Fahrzeug-und Verfolger-Realzeitspurhaltung der LKW-4G GPS mit Energie Cuntting-Funktionen

Verfolger-Realzeitspurhaltungsschnitt-Energie Curcuit 4G GPS Plattform freie App-Spurhaltung

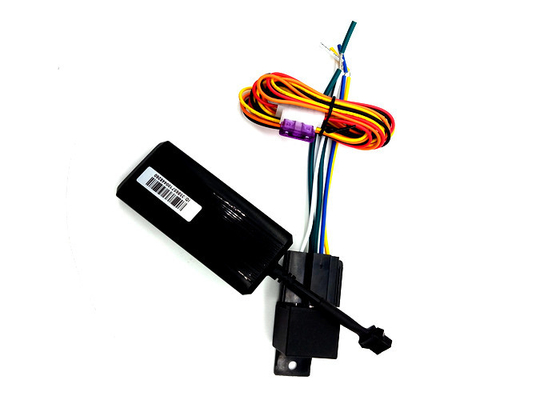

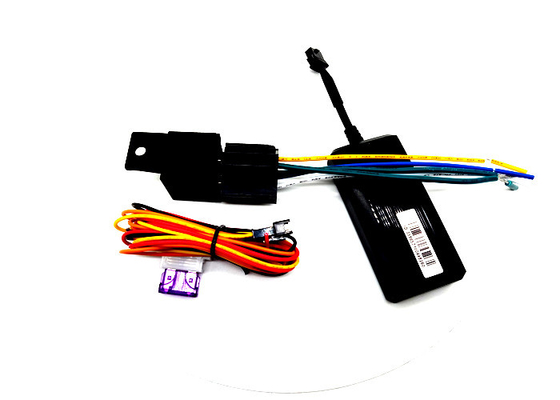

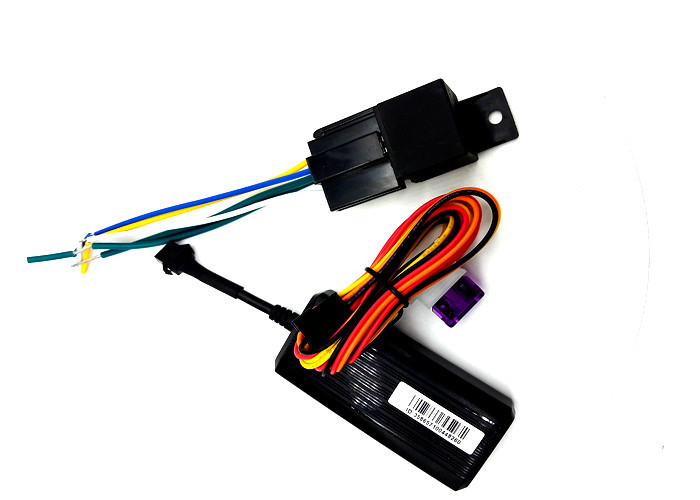

Produkt-Zusätze

Rotes und schwarzes Kabel für Energie

Orange Kabel für ACC/ignition

Gelbes Kabel für Relais

Verfolger-Realzeitspurhaltungsschnitt-Energie Curcuit 4G GPS freier Plattform App, der 2 Jahre Garantie-aufspürt

Installation für SIM des Gerätes

1 Vorbereitung für die Installation

1,1 Produkt-Kontrolle. Öffnen Sie den verpackenden Kasten und überprüfen Sie des das Modell und die Zusätze Gerätes. Wenn das Modell falsch oder die kompletten Zusätze nicht ist, treten Sie bitte mit dem Händler in Verbindung.

1,2 wählen Sie SIM-Karte. Fügen Sie bitte eine SIM-Karte zum Gerät ein. Befolgen Sie bitte den Rat des Händlers als Hinweis.

1,3 SIM-Karten-Installation. Entladen Sie die Abdeckung des Gerätes und legen Sie den SIM-Karten-Halter frei. Fügen Sie dann den SIM-Karten- und Abdeckung SIM-Karten-Halter ein.

1,4 setzen Sie zurück die vordere Abdeckung und schrauben Sie sie oben.

1,5 schließen Sie das Gerät an die Versorgung 9-100Vpower an. (das rote konstante Glühen LED)

1,6 installieren Sie das Gerät in den versteckten Ort des Autos;

Die SIM-Karte muss mit GPRS-Funktion und genügender Ablagerung sein. Wenn Ihre SIM-Karte Input PIN benötigt, wenn Energie an, sie bitte annullieren.

Installation 2 für das Auto/Motorcycle/E-bike

Der GPS-Verfolger muss unter Berufspersonal installiert sein.

Anmerkung:

1) Installieren Sie bitte das Gerät in den versteckten Platz als Followings:

Unter vorderer Windschutzscheibe;

Im vorderen Instrumentenbrett;

Unter hinterer Windschutzscheibe;

2) Vermeiden Sie, mit Signalheizkörpern wie Rück-Sensor gesetzt zu werden;

3) Das Gerät hat G-/Mantenne und GPS-Antenne nach innen. Stellen Sie bitte sicher, dass die empfangende Seite des Gerätes und ohne Metallabdeckung nach oben ist.

Anmerkung: Die Metallabdeckung vermindert das Empfangen von GPS-Signalen.

Indikatoren
3.5.1 rote leicht- Arbeits-Lichter des Leistungsmesser-/OBD

LED-Status                       Bedeutung
Grell einmal in 2 Sekunden   Normalbetrieb/OBD richtig arbeitend
Kein Licht                              Schlaf der Abschaltung/OBD

3.5.2 gelbe Anzeigelampe - G/M
LED-Status                        Bedeutung
Grell einmal in 2 Sekunden   G-/Minitialisierung
Licht immer                      GPRS sein normal/bereits online
Kein Licht                              G-/Mschlaf

3.5.3 blaues LED-Licht - GPS
LED-Status                        Bedeutung
Grell einmal in 2 Sekunden   GPS-Signalsuchen
Licht immer                      GPS visierte an
Kein heller GPS-Schlaf


Verfolger-Realzeitspurhaltungsschnitt-Energie Curcuit 4G GPS freier Plattform App, der 2 Jahre Garantie-aufspürt

Terminalausgang definiert
(1) schließt rote Linie positive Energie an;

(2) schließt schwarze Linie negative Energie an;

(3) schließt Orange ACC an;

(4) schließt Gelb Relais an

Benutzen Sie bitte das ursprüngliche gelieferte Netzanschlusskabel, die rote Linie ist die positive Stromversorgung,
schwarz für negative Energie, negative Energieinstallation, wählen Sie eine unterschiedliche Erdung oder
schließen Sie Metall an, schließen Sie nicht an die andere Erdung zusammen an. Wenn Bedarf ACC
automatische diebstahlsichere Funktion, stellen sicher, um die ACC-Linie anzuschließen, das Gerät ermittelt
ACC-Zustand, zu entscheiden, ob man den Sicherheitsmodus eingibt; Wenn nicht an ACC-Linie anschließen Sie,
Fahrzeug kommt den Sicherheitsmodus, Erschütterung auftritt unter dem Sicherheitsmodus, Erschütterung
Warnung wird ausgelöst.
